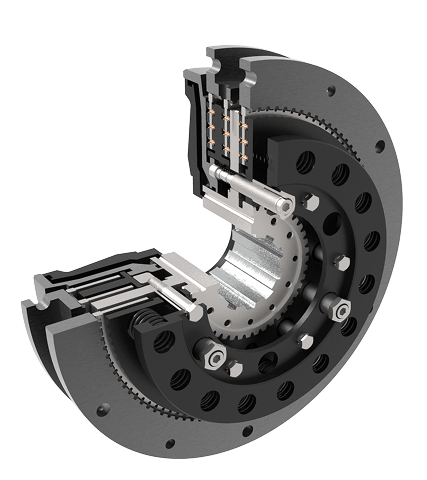

Муфты-тормоза У3000
Жестко сблокированные, фрикционные, многодисковые с пневматическим включением предназначены для периодического соединения постоянно вращающихся ведущих частей привода машин с их ведомыми частями и периодического торможения последних при непрерывно работающем электродвигателе. Применяется на КПМ , которым удовлетворяют технические характеристики муфты-тормоза.
- У3000
Технические характеристики
| Наименование параметров | Данные | |||
| 3300 | 3400 | 3500 | 3600 | |
| Номинальный крутящий момент, кН.м | 5 | 10 | 20 | 40 |
| Номинальный тормозной момент, кН.м | 0,8 | 1,25 | 2.0 | 3,2 |
| Мощность трения на тормозе, кВт | 1,01 | 1,5 | 2,33 | 3,44 |
|
Момент инерции, кг.м2 ведущих частей ведомых частей |
0,466 | 1,2186 | 3,42 | 7,07 |
| 0,707 | 1,88 | 5,04 | 11,83 | |
| Наибольший ход цилиндра до регулировки, мм | 6,5 | 7,6 | 8,7 | 10,5 |
|
Объем пневмокамеры, м3 мин мах |
0,5×10-3 |
1,0×10-3 |
1,5×10-3 |
2,65×10-3 |
|
1,15×10-3 |
2,1×10-3 |
3,4×10-3 |
6,15×10-3 |
|
| Номинальное давление, МПа | 0,39 | 0,39 | 0,395 | 0,43 |
|
Габаритные размеры, мм наружный диаметр длина |
420 | 510 | 640 | 750 |
| 213 | 250 | 272 | 288 | |
|
Масса, кг мин мах |
85,2 86,8 |
125,08 127 |
258,6 263 |
431,5 440,3 |
