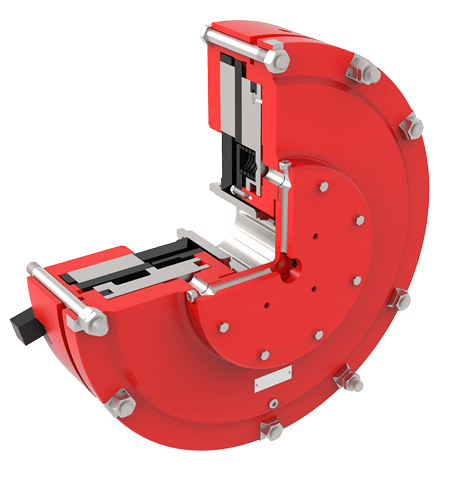

Муфты однодисковые серии У11
С фрикционными вставками удлинен-ной формы, сухого трения предназначена для передачи крутящего момента кузнечно-прессовых машин.
- У11
| Наименование параметров | У1141 | У1143 | У1144 | У1146 |
|---|---|---|---|---|
| Номинальный крутящий момент, кН·м | 12,26 | 18 | 25 | 40 |
| Максимальное число оборотов муфты в минуту | 300 | 300 | 300 | 300 |
| Момент инерции, кг·м² | ||||
| — ведомых частей | 2,3 | 2,3 | 5,3 | 7,7 |
| — ведущих частей | 18,7 | 18,7 | 37,4 | 50,2 |
| Рабочее давление воздуха, МПа | 0,4 | 0,4 | 0,4 | 0,43 |
| Объём пневмокамеры, дм³ | 1,2 | 1,57 | 1,85 | 2,45 |
| Шлицевое соединение ступицы с валом | 10×92×102 | 10×102×112 | 10×112×125 | 10×112×125 |
| Габаритные размеры, мм | ||||
| — диаметр | 660 | 725 | 790 | 860 |
| — слева-направо | 227,4 | 232 | 232 | 232 |
| Масса, кг | 344,5 | 407 | 516,4 | 626 |
