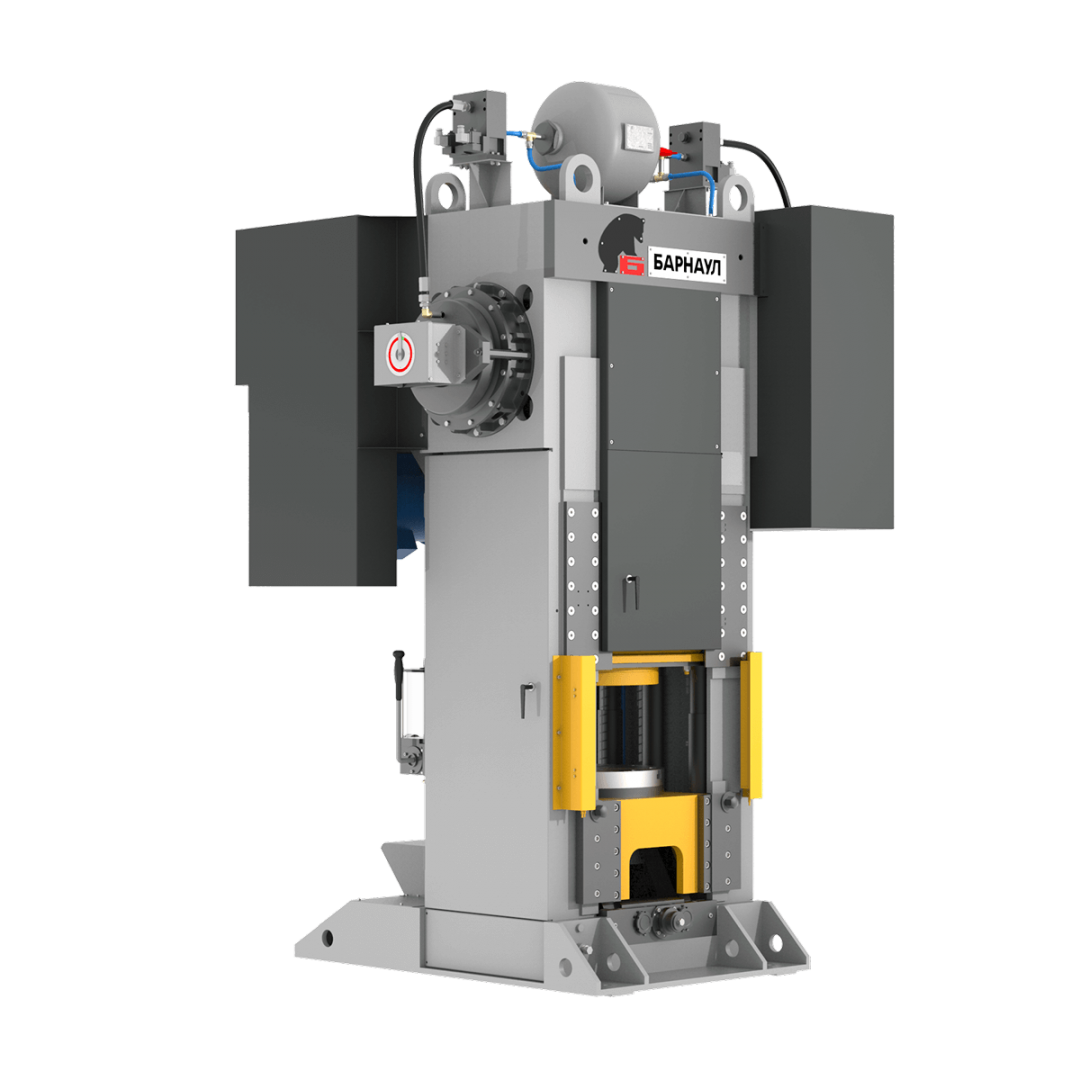

Прессы однокривошипные закрытые двойного действия
Предназначен для вытяжки с прижимом листовых деталей в холодном состоянии, суммарным усилием 1000 Кн.
Особенности конструкции:
- Сварная стальная станина со снятыми напряжениями.
- Раздельно управляемые муфта и тормоз.
- Система управляемая на базе ПЛК (прогрессивного логического контролера).
- Электропривод регулировки закрытой высоты между подштамповой плитой и прижимным ползуном.
- Предохранитель по усилию в вытяжном положении.
- К5530
Основные технические данные и характеристики
|
Наименование основных параметров и размеров |
Величина |
|
|
1. Номинальное усилие вытяжного (внутреннего) ползуна, кН |
750 |
|
|
2. Номинальное усилие прижимного (наружного) ползуна, кН |
250 |
|
|
3. Величина хода вытяжного ползуна до его нижнего положения, соответствующая номинальному усилию (величина недохода), мм |
4 |
|
|
4. Ход вытяжного (внутреннего) ползуна, мм |
160 |
|
|
5. Ход прижимного (наружного) ползуна, мм |
100 |
|
|
6. Частота ходов пресса, мин-1 |
35 |
|
|
7. Наибольшее расстояние между подштамповой плитой и вытяжным (внутренним) ползуном в его нижнем положении при нижнем положении стола, мм |
330 |
|
|
8. Наибольшее расстояние между подштамповой плитой и прижимным (наружным) ползуном в его нижнем положении при нижнем положении стола, мм |
250 |
|
|
9. Величина регулировки расстояния между подштамповой плитой и вытяжным ползуном, мм |
70 |
|
|
10. Величина регулировки уровня стола, мм |
50 |
|
|
11. Ход нижнего выталкивателя, мм |
60 |
|
|
12. Величина регулировки уровня выталкивателя, мм |
50 |
|
|
13. Максимальная рекомендуемая высота вытяжки деталей, мм |
62 |
|
|
14. Толщина подштамповой плиты, мм |
55 |
|
|
15. Толщина дополнительной подкладной плиты на стол, мм |
32 |
|
|
16. Диаметр подштамповой плиты, мм |
500 |
|
|
17. Размер отверстия в вытяжном ползуне для крепления хвостовика штампа, мм |
диаметр |
Ø38Н7 |
|
глубина |
75 |
|
|
18. Размеры ползунов в плане, мм |
вытяжной |
230х280 |
|
прижимной |
530х550 |
|
|
19. Диаметр плиты наружного ползуна, мм |
460 |
|
|
20. Толщина дополнительной подкладной плиты на наружном ползуне, мм |
32 |
|
|
21. Расстояние между стойками станины, мм |
550 |
|
|
22. Габаритные размеры пресса, мм |
слева-направо |
1975 |
|
спереди-назад |
1615 |
|
|
высота |
3025 |
|
|
23. Масса пресса, кг |
8000 |
|
Места крепления штампа
